使用示波器測試電源紋波噪音的方法

2018-04-24

    現在市場上的電子設備越來越多,人們廣泛應用在各個場所,導致周圍都已經被電磁圍繞著,因?yàn)殡姶怒h(huán)境越來越惡劣,人們對設備的紋波噪音越來的關注。本文主要簡介下測試電源紋波噪音的方法,如果使用不正確的測試方法會導致參數錯誤,參數誤判等問題。

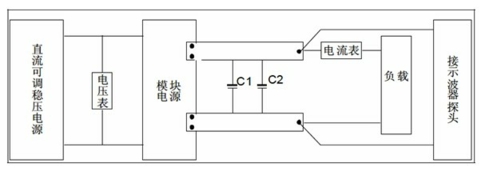

    示波器是測試電源紋波噪音的工具,在測試中如何選擇探頭、帶寬、采樣率、耦合方式及接地都會對測試結果有所影響。一般的測試方法有甩線測試法、平行線測試法及靠測法等,甩線測試法如下圖所示:


平行線測試法如下圖所示:


靠測法如下圖所示:

    靠測法是將地線夾子去掉,直接使用探頭上的環銅作為地使用,可以有效的避免外接電磁環境對測試結果的影響。相比前面的兩種常規測法,這種方式主要是減小了地線環的面積,避免在測試過程中,其中地線環路中耦合到干擾。



    在實際測試中,為了使接地線盡量短,盡量使用探頭的原裝測試短針。若無原裝測試短針,須自制短接地線,去除探頭接地線套,用金屬絲自行繞制接地短線。一般設置耦合方式為交流耦合,方便測量。采樣率按照測量開關管所需的采樣率選擇,選取測試波形細節的上升沿采樣5個點,對于多數MOS管的采樣率一般按照250MS/S來選擇。



    在測試紋波噪音時我們會進行帶寬限制,主要取決于模塊的工作頻率段。假如電源模塊的工作頻率都不超過500KHz,那么開關噪聲頻率大部分也不超過5MHz,在測試中建議將帶寬限制在20MHz內。為避免示波器供電電源的地線上會引入干擾,同時建議將示波器電源線上的地腳剪掉。



    示波器接地時,地線越短越好,示波器地懸空,只通過探頭地與測試信號參考點共地,不要通過其他方式與測試設備共地,避免給紋波測量引入很大的地噪聲。作為標準的測試設備,選擇的示波器底噪越小越好,如果設備自身低噪較大,測試的結果可能會不真實。
